一、雜訊干擾防制_信號端

1、脈波信號線使用「隔離電纜線」， 兩兩對絞方式最好，且隔離網之

接地引線請接到『GND』。

---

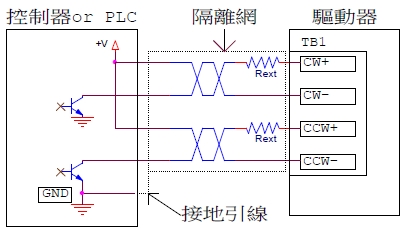

2、外加限流電阻 Rext 如圖：

※電阻 Rext 建議值
當+V＝12V 時，Rext＝1KΩ
當+V＝24V 時，Rext＝2KΩ

PS：串接 Rext 請置放於驅動器端

---

3、外加洩漏電流吸收電阻，RA∕RB 如圖：

※當脈波信號迴路有「洩漏電流」之情形，或配電盤上有「感應電荷」無法完全排除之狀況時，外加「洩漏電流吸收電阻」，可有效降低信號迴路受干擾之機率。

---

4、外加信號延遲電容，CA∕CB 如圖：

※驅動器之脈波接收頻率，一般都可達到 100KHz 以上，也就表示。
※當需求之脈波頻率較低時，可考慮外加 CA∕CB，穩定脈波以降低干擾。
